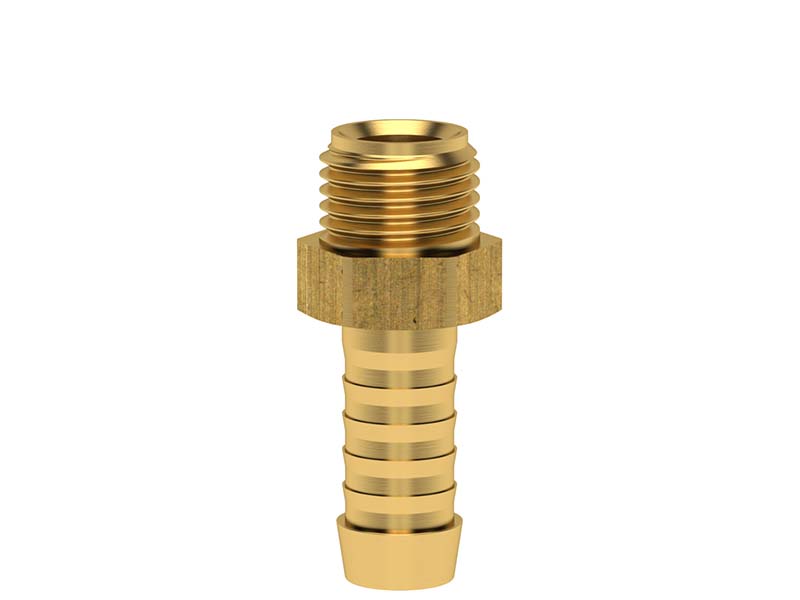

Króciec do Węża z Gwintem Zewnętrznym - ze Stożkiem DIN 3863 - Typ G THL - MS - LUDECKE

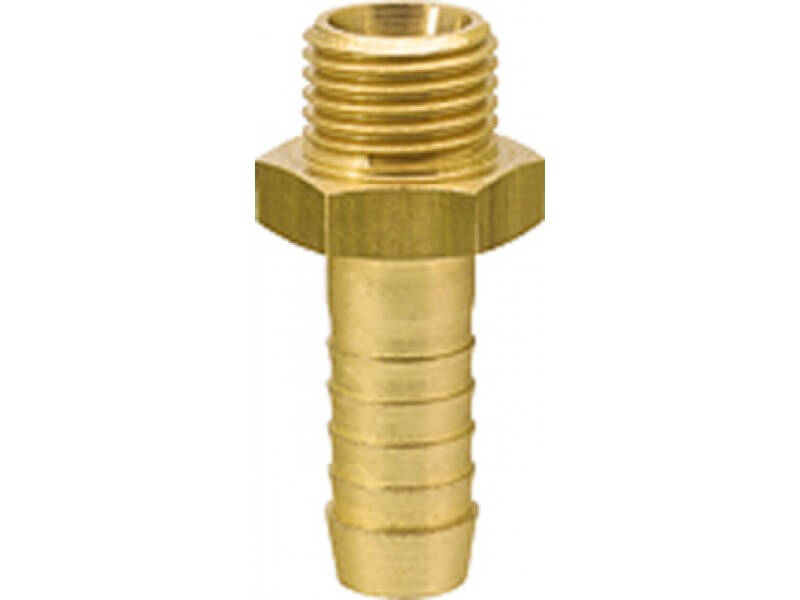

Króciec do węża z gwintem zewnętrznym i stożkiem wewnętrznym wg normy DIN 3863. Przeznaczony do stosowania w układach regulacji temperatury, za pomocą gorącej i zimnej wody oraz oleju. Stosowane do modyfikacji instalacji regulacji temperatury w przemyśle produkcji wyrobów z tworzyw sztucznych.
Czytaj więcej >>- Ciśnienie robocze [bar]: 15 ( podciśnienie ).
- Temperatura pracy [°C]: od -20 do +200.
- Materiał: mosiądz MS 58 / mosiądz 2.0401.
- Medium: powietrze, woda, olej i inne.
- Gwint: ISO 228 / DIN 13.
|
gwint |
Ø węża |
SW |
l |
długość gwintu |
długość króćca |
przelot |
waga [g] |
nr artykułu |
| M 8x0,75 | 6 | 11 | 33,5 | 7 | 22,5 | 4,5 | 13 | G 875-6 THL |
| M 8x0,75 | 9 | 11 | 33,5 | 7 | 22,5 | 4,5 | 19 | G 875-9 THL |
| M 10x1 | 9 | 11 | 33,5 | 7 | 22,5 | 6 | 20 | G 101-9 THL |
| G 1/8'' | 9 | 11 | 33,5 | 7 | 22,5 | 6 | 20 | G 18-9 THL |
| G 1/4'' | 9 | 15 | 37,5 | 9 | 22,5 | 6 | 21 | G 14-9 THL |
| G 1/4'' | 13 | 15 | 40 | 9 | 25 | 8 | 34 | G 14-13 THL |
| M 12x1,5 | 13 | 15 | 40 | 9 | 25 | 7 | 35 | G 1215-13 THL |
| M 14x1,5 | 13 | 15 | 40 | 9 | 25 | 9 | 36 | G 1415-13 THL |
| G 3/8'' | 9 | 17 | 37,5 | 9 | 22,5 | 6 | 27 | G 38-9 THL |
| G 3/8'' | 13 | 17 | 40 | 9 | 25 | 9 | 36 | G 38-13 THL |
| M 16x1,5 | 13 | 17 | 40 | 9 | 25 | 9 | 36 | G 1615-13 THL |
| G 1/2'' | 19 | 22 | 50 | 12 | 35 | 13 | 73 | G 12-19 THL |
| M 24x1,5 | 19 | 27 | 56 | 16 | 35 | 13 | 114 | G 2415-19 THL |
| G 3/4'' | 19 | 27 | 56 | 16 | 35 | 13 | 125 | G 34-19 THL |
Właściwości użytych materiałów i zastosowanie.
Króciec do węża z gwintem zewnętrznym, wykonany z mosiądzu (MS 58).
Ogólne właściwości materiałów:
Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.
Zastosowanie
Elementy armatury szybkozłączek do układów i instalacji regulacji temperatury przy produkcji tworzyw sztucznych, służą przede wszystkim do zwiększania możliwości montażowych istniejących instalacji, różnicowania ich oraz modyfikowania i rozbudowy w zależności od powstających w cyklu produkcyjnych potrzeb. Elementy G THL posiadają z jednej strony standardowy króciec do węża, a z drugiej gwint zewnętrzny ze stożkiem wewnętrznym wg normy DIN 3863 pod kątem 60°. Miedzy króćcem a gwintem znajduje się sześciokątny kołnierz pod klucz, umożliwiający kontrowanie przy montażu. Umożliwiają podłączanie przewodów do np. przyłączy form wtryskowych. Ze względu na wysoką jakość, i uniwersalność, części te znajdą zastosowanie przy modyfikacji i rozbudowie instalacji przesyłowych w wielu różnych gałęziach przemysłu, w warsztatach mechanicznych, a nawet hobbystycznych.
Elementy armatury do szybkozłączek przeznaczone są do zastosowania w instalacjach regulacji temperatury, które najczęściej są stosowane w przemyśle przetwórczym tworzyw sztucznych. Wysoka jakość wykonania, zapewnia zachowanie precyzyjnego ciśnienia i temperatury, które mogą sięgać do 200°C. Właśnie precyzja zachowania odpowiedniego ciśnienia i temperatury, często decyduje o dużej powtarzalności precyzyjnych kształtów wyrobów z form. Przełoży się to na małą ilość odrzutów materiałowych, co zwiększy atrakcyjność ekonomiczną produkowanych elementów. Inaczej mówiąc dzięki zastosowaniu tych złączy w tym samym czasie, wykonamy większą ilość poprawnie wykonanych elementów z tworzyw sztucznych.
Dostępne warianty produktu:
-
gwintM 8x0,75
-
Ø węża6
-
SW11
-
L33,5
-
długość gwintu7
-
długość króćca22,5
-
przelot4,5
-
waga [g]13
-
gwintM 8x0,75
-
Ø węża9
-
SW11
-
L33,5
-
długość gwintu7
-
długość króćca22,5
-
przelot4,5
-
waga [g]19
-
gwintM 10x1
-
Ø węża9
-
SW11
-
L33,5
-
długość gwintu7
-
długość króćca22,5
-
przelot6
-
waga [g]20
-
gwintG 1/8''
-
Ø węża9
-
SW11
-
L33,5
-
długość gwintu7
-
długość króćca22,5
-
przelot6
-
waga [g]20
-
gwintG 1/4''
-
Ø węża9
-
SW15
-
L37,5
-
długość gwintu9
-
długość króćca22,5
-
przelot6
-
waga [g]21
-
gwintG 1/4''
-
Ø węża13
-
SW15
-
L40
-
długość gwintu9
-
długość króćca25
-
przelot8
-
waga [g]34
-
gwintM 12x1,5
-
Ø węża13
-
SW15
-
L40
-
długość gwintu9
-
długość króćca25
-
przelot7
-
waga [g]35
-
gwintM 14x1,5
-
Ø węża13
-
SW15
-
L40
-
długość gwintu9
-
długość króćca25
-
przelot9
-
waga [g]36
-
gwintG 3/8''
-
Ø węża9
-
SW17
-
L37,5
-
długość gwintu9
-
długość króćca22,5
-
przelot6
-
waga [g]27
-
gwintG 3/8''
-
Ø węża13
-
SW17
-
L40
-
długość gwintu9
-
długość króćca25
-
przelot9
-
waga [g]36
-
gwintM 16x1,5
-
Ø węża13
-
SW17
-
L40
-
długość gwintu9
-
długość króćca25
-
przelot9
-
waga [g]36
-
gwintG 1/2''
-
Ø węża19
-
SW22
-
L50
-
długość gwintu12
-
długość króćca35
-
przelot13
-
waga [g]73
-
gwintM 24x1,5
-
Ø węża19
-
SW27
-
L56
-
długość gwintu16
-
długość króćca35
-
przelot13
-
waga [g]114
-
gwintG 3/4''
-
Ø węża19
-
SW27
-
L56
-
długość gwintu16
-
długość króćca35
-
przelot13
-
waga [g]125
