Króciec do Węża z Gwintem Zewnętrznym - z Pierścieniem - ze Stali Ocynkowanej - Typ G T - LUDECKE
Króciec do Węża z Gwintem Zewnętrznym - z Pierścieniem - ze Stali Ocynkowanej - Typ G T - LUDECKE

Informacje dodatkowe pomocne przy wyborze tego produktu:

Gwinty rurowe withwortha >>Amerykański gwint NPT >>Okrągły gwint Rd >>

Króciec do Węża z Gwintem Zewnętrznym - z Pierścieniem - ze Stali Ocynkowanej - Typ G T - LUDECKE

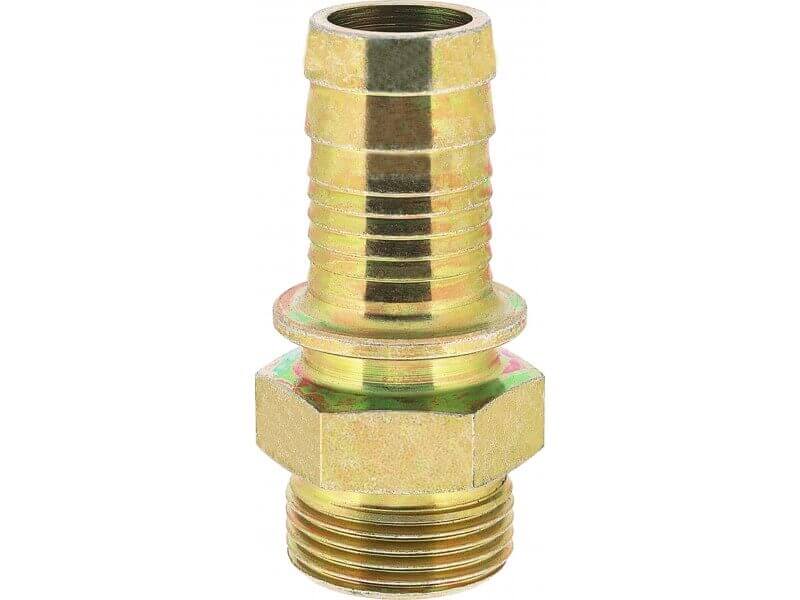

Króciec na wąż z gwintem zewnętrznym (rurowym ISO 228), ze stali ocynkowanej i pierścieniem zabezpieczającym który umożliwia zastosowanie zacisków DIN 20039 B typ SK. Zaciski te znajdziecie Państwo w dziale obejmy i opaski zaciskowe LUDECKE.

Czytaj więcej >>
  • Ciśnienie robocze [bar]: 16/25.
  • Materiał: stal cynkowana z żółta pasywacją.
  • Medium: powietrze, woda i inne.
  • Gwint: ISO 228 / DIN 405.
  • Króćce pod obejmy wg DIN 20 039 B, dostępne tutaj >>>

Ø wewn. węża

 gwint DN h SW

długość

króćca [mm]

długość

gwintu

Ø

pierścienia

waga

[g]

nr artykułu
1/2'' = 13 G 1/2'' 10 73 22 40 15 22 75 G 12-13 TB
3/4'' = 19 G 3/4'' 15 72 32 40 15 32 142 G 34-19 TB
3/4'' = 19 G 1'' 15 74 36 40 17 32 175 G 10-19 T
1'' = 25 G 1'' 20 80 36 41 17 36 220 G 10-25 T
1'' = 25 G 1 1/4'' 20 90 46 48 18 39 321 G 54-25 T
1 1/4'' = 32 G 1 1/4'' 25 92 46 48 20 45 406 G 54-32 T
1 1/2'' = 38 G 1 1/2'' 33 100 55 51 22 53 532 G 15-38 T
1 5/8'' = 42 G 1 1/2'' 35 100 55 51 22 54 571 G 15-42 T
2'' = 50 G 2'' 42 125 65 72 25 64 943 G 20-50 T
2'' = 53 G 2'' 44 125 75 72 25 74 1123 G 20-53 T
3'' = 75 G 3'' 68 185 90 120 30 95 2033 G 30-75 T
  • h - całkowita wysokość

Właściwości użytych materiałów i zastosowanie.

Złącza skręcane z króćcem do węża i gwintem zewnętrznym ze stali ocynkowanej.

Ogólne właściwości materiałów:

Cynkowanie powierzchni zabezpiecza stopy żelaza przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.

Stal ocynkowana jest to stal zabezpieczona przed korozją poprzez nałożenie warstwy cynku.

Dodatkowo materiał pokryty jest żółtą pasywacją chromem, bez użycia szkodliwego chromu 6-ścio wartościowego.

Zastosowanie

Złącza skręcane LUDECKE przeznaczone są do zastosowania przy zasilaniu sprężonym powietrzem, lub wodą specjalistycznych narzędzi. Przykładami obsługiwanych urządzeń są m. in. młoty pneumatyczne, wiertarki i wiertnice, ubijaki, zagęszczarki czy też zasilające te narzędzia sprężarki. Złącza świetnie sprawdzają się w budownictwie drogowym, budownictwie ogólnym, zwłaszcza przy rozbiórkach, w górnictwie czy w wiertnictwie. Ich zaletą, jest użyty materiał, który dzięki oryginalnej i opatentowanej technologii wytwarzania, charakteryzuje się większą wytrzymałością na rozciąganie, zginanie i naprężenia produktu, w stosunku do złączy wytwarzanych na Dalekim Wschodzie. Dzięki temu, złącza te charakteryzują się dużo większą żywotnością, co przekłada się na dużo mniejsze ryzyko uszkodzenia drogich urządzeń specjalistycznych, czy też narażenie zdrowia operatorów. Żółta pasywacja chromem, pozbawiona jest szkodliwego dla środowiska i zdrowia chromu sześciowartościowego.

Gwint zewnętrzny z króćcem do węża, służy przede wszystkim łączeniu węży z urządzeniami i instalacjami wyposażonymi w kompletne złącza skręcane z gwintami wewnętrznymi. Złącza te daje się łatwo przystosować do wielu systemów, oraz nietypowych zastosowań.

Złącza wyposażone w kołnierz zabezpieczający na króćcu do węża, na którym można oprzeć zaczepy specjalnie dopasowanych obejm wg DIN 20039 B, co zapobiega ześlizgiwaniu się zamontowanej obejmy z króćca. Zjawisko ześlizgiwania się obejm powstaje na wskutek wibracji przenoszonych z obsługiwanych urządzeń i narzędzi pneumatycznych. Obejmy tego typu dostępne są tutaj >>>

Dostępne warianty produktu:

Króciec do Węża z Gwintem Zewnętrznym - z Pierścieniem - ze Stali Ocynkowanej - Typ G T - LUDECKE
nr artykułu
G 12-13 TB
  • Ø wewn. węża
    1/2'' = 13
  • gwint
    G 1/2''
  • DN
    10
  • h
    73
  • SW
    22
  • długość króćca [mm]
    40
  • długość gwintu
    15
  • Ø pierścienia
    22
  • waga [g]
    75
Króciec do Węża z Gwintem Zewnętrznym - z Pierścieniem - ze Stali Ocynkowanej - Typ G T - LUDECKE
nr artykułu
G 34-19 TB
  • Ø wewn. węża
    3/4'' = 19
  • gwint
    G 3/4''
  • DN
    15
  • h
    72
  • SW
    32
  • długość króćca [mm]
    40
  • długość gwintu
    15
  • Ø pierścienia
    32
  • waga [g]
    142
Króciec do Węża z Gwintem Zewnętrznym - z Pierścieniem - ze Stali Ocynkowanej - Typ G T - LUDECKE
nr artykułu
G 10-19 T
  • Ø wewn. węża
    3/4'' = 19
  • gwint
    G 1''
  • DN
    15
  • h
    74
  • SW
    36
  • długość króćca [mm]
    40
  • długość gwintu
    17
  • Ø pierścienia
    32
  • waga [g]
    175
Króciec do Węża z Gwintem Zewnętrznym - z Pierścieniem - ze Stali Ocynkowanej - Typ G T - LUDECKE
nr artykułu
G 10-25 T
  • Ø wewn. węża
    1'' = 25
  • gwint
    G 1''
  • DN
    20
  • h
    80
  • SW
    36
  • długość króćca [mm]
    41
  • długość gwintu
    17
  • Ø pierścienia
    36
  • waga [g]
    220
Króciec do Węża z Gwintem Zewnętrznym - z Pierścieniem - ze Stali Ocynkowanej - Typ G T - LUDECKE
nr artykułu
G 54-25 T
  • Ø wewn. węża
    1'' = 25
  • gwint
    G 1 1/4''
  • DN
    20
  • h
    90
  • SW
    46
  • długość króćca [mm]
    48
  • długość gwintu
    18
  • Ø pierścienia
    39
  • waga [g]
    321
Króciec do Węża z Gwintem Zewnętrznym - z Pierścieniem - ze Stali Ocynkowanej - Typ G T - LUDECKE
nr artykułu
G 54-32 T
  • Ø wewn. węża
    1 1/4'' = 32
  • gwint
    G 1 1/4''
  • DN
    25
  • h
    92
  • SW
    46
  • długość króćca [mm]
    48
  • długość gwintu
    20
  • Ø pierścienia
    45
  • waga [g]
    406
Króciec do Węża z Gwintem Zewnętrznym - z Pierścieniem - ze Stali Ocynkowanej - Typ G T - LUDECKE
nr artykułu
G 15-38 T
  • Ø wewn. węża
    1 1/2'' = 38
  • gwint
    G 1 1/2''
  • DN
    33
  • h
    100
  • SW
    55
  • długość króćca [mm]
    51
  • długość gwintu
    22
  • Ø pierścienia
    53
  • waga [g]
    532
Króciec do Węża z Gwintem Zewnętrznym - z Pierścieniem - ze Stali Ocynkowanej - Typ G T - LUDECKE
nr artykułu
G 15-42 T
  • Ø wewn. węża
    1 5/8'' = 42
  • gwint
    G 1 1/2''
  • DN
    35
  • h
    100
  • SW
    55
  • długość króćca [mm]
    51
  • długość gwintu
    22
  • Ø pierścienia
    54
  • waga [g]
    571
Króciec do Węża z Gwintem Zewnętrznym - z Pierścieniem - ze Stali Ocynkowanej - Typ G T - LUDECKE
nr artykułu
G 20-50 T
  • Ø wewn. węża
    2'' = 50
  • gwint
    G 2''
  • DN
    42
  • h
    125
  • SW
    65
  • długość króćca [mm]
    72
  • długość gwintu
    25
  • Ø pierścienia
    64
  • waga [g]
    943
Króciec do Węża z Gwintem Zewnętrznym - z Pierścieniem - ze Stali Ocynkowanej - Typ G T - LUDECKE
nr artykułu
G 20-53 T
  • Ø wewn. węża
    2'' = 53
  • gwint
    G 2''
  • DN
    44
  • h
    125
  • SW
    75
  • długość króćca [mm]
    72
  • długość gwintu
    25
  • Ø pierścienia
    74
  • waga [g]
    1123
Króciec do Węża z Gwintem Zewnętrznym - z Pierścieniem - ze Stali Ocynkowanej - Typ G T - LUDECKE
nr artykułu
G 30-75 T
  • Ø wewn. węża
    3'' = 75
  • gwint
    G 3''
  • DN
    68
  • h
    185
  • SW
    90
  • długość króćca [mm]
    120
  • długość gwintu
    30
  • Ø pierścienia
    95
  • waga [g]
    2033
