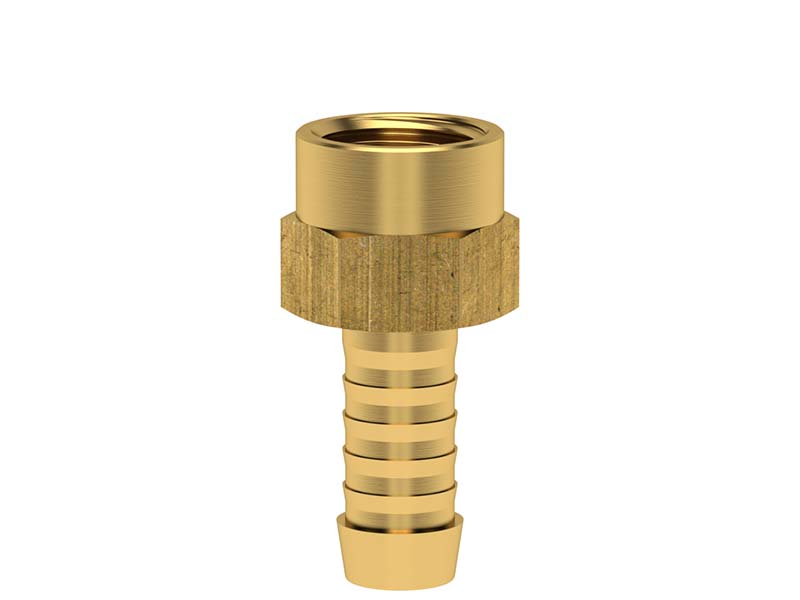

Króciec do Węża z Gwintem Wewnętrznym - Typ TI - LUDECKE
Króciec do węża z gwintem wewnętrznym. Przeznaczony do stosowania w układach regulacji temperatury, za pomocą gorącej i zimnej wody oraz oleju. Stosowane do modyfikacji instalacji regulacji temperatury w przemyśle produkcji wyrobów z tworzyw sztucznych.
Czytaj więcej >>- Ciśnienie robocze [bar]: 15 ( podciśnienie ).
- Temperatura pracy [°C]: od -20 do +200.
- Materiał: mosiądz MS 58 / mosiądz 2.0401.
- Medium: powietrze, woda, olej i inne.
- Gwint: ISO 228 / DIN 13.
|
gwint |
Ø węża |
SW |

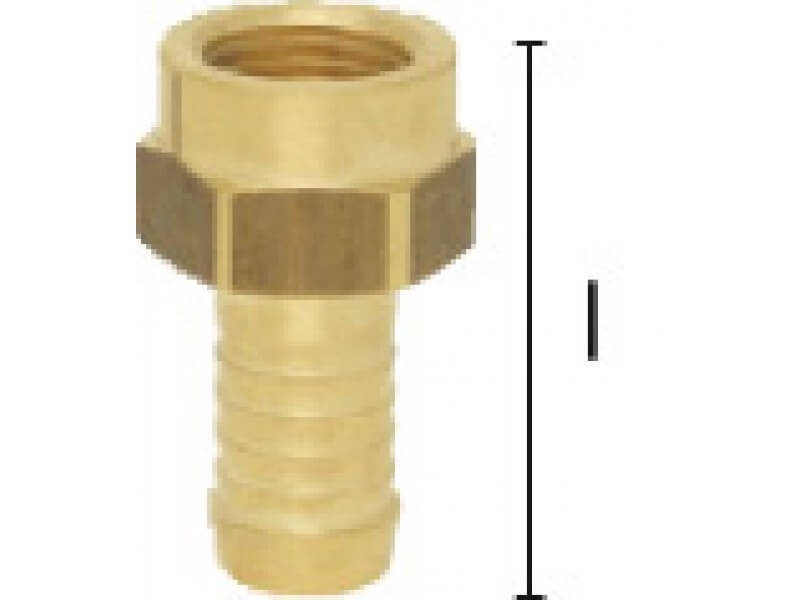

l |
długość gwintu |
długość króćca |
przelot |
waga [g] |
nr artykułu |
| M 14x1,5 | 9 | 17 | 37,5 | 12 | 22,5 | 6 | 20 | TI 14159 MHL |
| M 16x1,5 | 13 | 22 | 40 | 12 | 25 | 9 | 45 | TI 161513 MHL |
| M 24X1,5 | 19 | 30 | 55 | 18 | 35 | 13 | 108 | TI 241519 MHL |
Właściwości użytych materiałów i zastosowanie.
Króciec do węża z gwintem wewnętrznym, wykonany z mosiądzu (MS 58).
Ogólne właściwości materiałów:
Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.
Zastosowanie
Elementy armatury szybkozłączek do układów i instalacji regulacji temperatury przy produkcji tworzyw sztucznych, służą przede wszystkim do zwiększania możliwości montażowych istniejących instalacji, różnicowania ich oraz modyfikowania i rozbudowy w zależności od powstających w cyklu produkcyjnych potrzeb. Elementy TI MHL posiadają z jednej strony standardowy króciec do węża, a z drugiej gwint wewnętrzny. Umożliwiają podłączanie przewodów do np. gwintowanych przyłączy form wtryskowych. Elementy te dzięki uniwersalności i wytrzymałości znajdą również zastosowanie w wielu gałęziach przemysłu, w warsztatach mechanicznych i hobbystycznych do zwiększenia możliwości montażowych używanych urządzeń.
Elementy armatury do szybkozłączek przeznaczone są do zastosowania w instalacjach regulacji temperatury, które najczęściej są stosowane w przemyśle przetwórczym tworzyw sztucznych. Wysoka jakość wykonania, zapewnia zachowanie precyzyjnego ciśnienia i temperatury, które mogą sięgać do 200°C. Właśnie precyzja zachowania odpowiedniego ciśnienia i temperatury, często decyduje o dużej powtarzalności precyzyjnych kształtów wyrobów z form. Przełoży się to na małą ilość odrzutów materiałowych, co zwiększy atrakcyjność ekonomiczną produkowanych elementów. Inaczej mówiąc dzięki zastosowaniu tych złączy w tym samym czasie, wykonamy większą ilość poprawnie wykonanych elementów z tworzyw sztucznych.
Dostępne warianty produktu:
-
gwintM 14x1,5
-
Ø węża9
-
SW17
-
L37,5
-
długość gwintu12
-
długość króćca22,5
-
przelot6
-
waga [g]20
-
gwintM 16x1,5
-
Ø węża13
-
SW22
-
L40
-
długość gwintu12
-
długość króćca25
-
przelot9
-
waga [g]45
-
gwintM 24X1,5
-
Ø węża19
-
SW30
-
L55
-
długość gwintu18
-
długość króćca35
-
przelot13
-
waga [g]108
