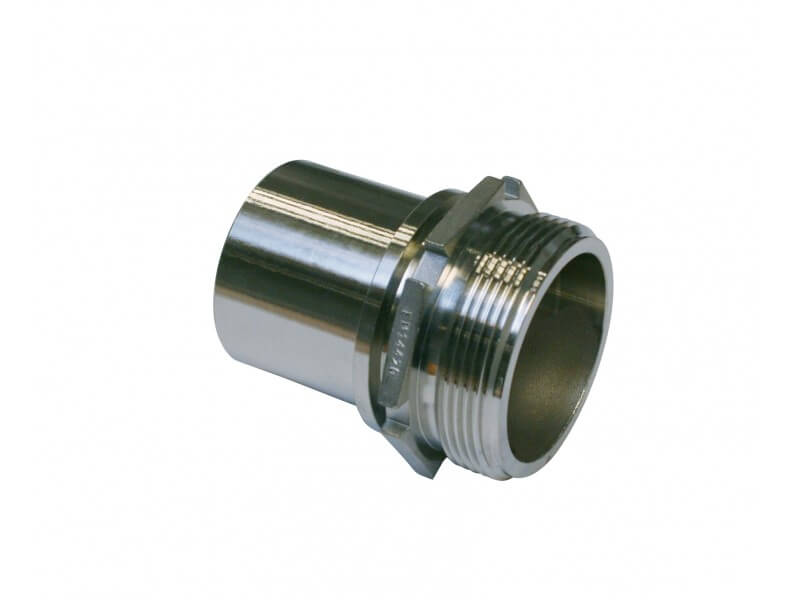

Króciec do Węża - pod Obejmę Skorupową - z Gwintem Zewnętrznym BSPP - AISI 316 - EN 14420-5
Materiał: stal szlachetna AISI 316, Gwint zewnętrzny G (BSPP) DIN EN ISO 228-1. Ciśnienie robocze 16 bar.
Czytaj więcej >>|
Ø wewn. węża [mm] |
gwint zewn. |
nr artykułu |
| 13 | G ½" | 5533 013013 |
| 19 | G ¾" | 5533 019019 |
| 25 | G 1" | 5533 025025 |
| 32 | G 1 ¼" | 5533 032032 |
| 38 | G 1 ½" | 5533 038038 |
| 38 | G 2'' | 5533 038050 |
| 50 | G 2" | 5533 050050 |
| 63 | G 2 ½" | 5533 063063 |
| 75 | G 3" | 5533 075075 |
| 100 | G 4" | 5533 100100 |
Właściwości użytych materiałów i zastosowanie.
Złącze w systemie "TW" (eurozłącze) męskie - z króćcem do węża pod obejmę skorupową (gładki), z gwintem zewnętrznym, wykonane ze stali szlachetnej.
Ogólne właściwości materiałów:
Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.
Przykładem stopu stali szlachetnej jest stal 1.4408 (AISI 316), w której skład wchodzi od 18 do 20 % chromu, od 9 do 12 % niklu, od 2 do 2,5 % molibdenu, a zawartość węgla nie przekracza 0,07 %. Do jej zalet należą doskonała odporność na korozję i kwasoodporność.
Zastosowanie
System złączy TW (z niem. tankwagen) znane są również jako złącza cysternowe lub eurozłączami. System ten opiera się o łączenie części w typie MK, którą nakłada się na część typu VK. Aby zamknąć i uszczelnić złącze należy docisnąć obie części do siebie, a uszczelnienie powstaje w wyniku obrotu pierścienia z części MK za pomocą odpowiedniej dźwigni. Zablokowanie tej dźwigni równocześnie blokuje obrót złącza zabezpieczając je przed niekontrolowanym wypięciem czy rozszczelnieniem połączenia. Zaślepienie złącza możliwie jest na dwa sposoby, zarówno za pomocą części w typie VB (zaślepienie części MK) jak i częścią w typie MB (do części VK). Złącza te uszczelnia się uszczelką profilową GSD, natomiast zawory zamykające w typie MB uszczelnia się płaską uszczelką TWF. Do uszczelnienia gwintu stosuje się uszczelki płaskie typ GD. Materiał, z którego wykonane są uszczelki, dobiera się na podstawie odporności chemicznej na transportowane medium.
System złączy TW znajduje zastosowanie w transporcie cieczy, materiałów stałych i gazów (z wyjątkiem gazu płynnego i pary). Złącza te znajdziemy w systemach przeładunkowych w przemyśle chemicznym, petrochemicznym i spożywczym.
Dostępne warianty produktu:
-
Ø wewn. węża [mm]13
-
gwint zewn.G ½"
-
Ø wewn. węża [mm]19
-
gwint zewn.G ¾"
-
Ø wewn. węża [mm]25
-
gwint zewn.G 1"
-
Ø wewn. węża [mm]32
-
gwint zewn.G 1 ¼"
-
Ø wewn. węża [mm]38
-
gwint zewn.G 1 ½"
-
Ø wewn. węża [mm]38
-
gwint zewn.G 2''
-
Ø wewn. węża [mm]50
-
gwint zewn.G 2"
-
Ø wewn. węża [mm]63
-
gwint zewn.G 2 ½"
-
Ø wewn. węża [mm]75
-
gwint zewn.G 3"
-
Ø wewn. węża [mm]100
-
gwint zewn.G 4"
