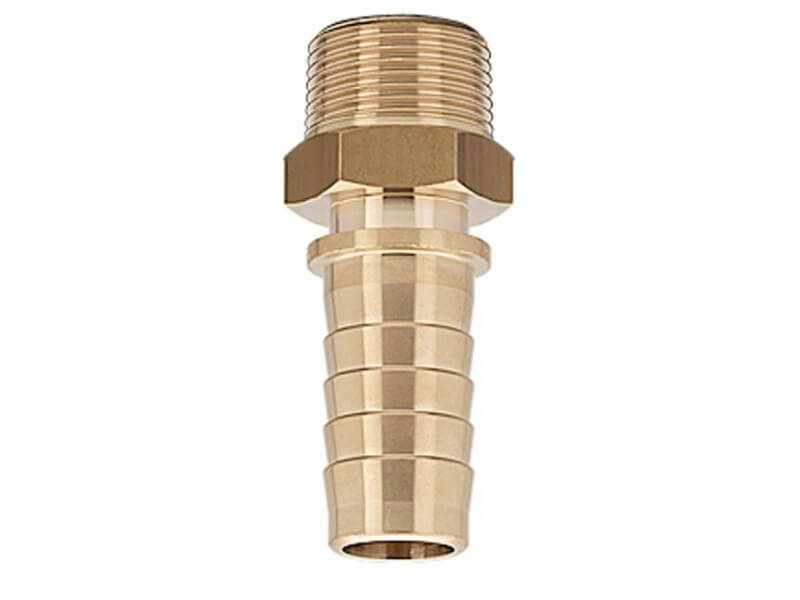

Króciec do Węża - do Pary - z Gwintem Zewnętrznym z Mosiądzu - Typ DA MS - LUDECKE
Krócicec z gwintem zewnętrznym do przesyłu nasyconej pary wodnej i gorącej wody, z pierścieniem pod obejmę skorupową, z mosiądzu. Stosowane w przemyśle m.in. petrochemicznym, do instalacji do czyszczenia w wysokich temperaturach i pomocniczych procesach produkcyjnych. Znajdą zastosowanie również w budowie instalacji ciepłowniczych, czy w elektrowniach, hutach i odlewniach. Zgodne z normą DIN EN 14423. Bez uszczelki.
Czytaj więcej >>- Ciśnienie robocze [bar]: 18
- Temperatura pracy [°C]: 210 / 120
- Materiał króćca: mosiądz MS 58
- Materiał uszczelnienia: Frenzelit Novetatec spec.
- Medium: para, woda
- Gwint: DIN 2999
|
Ø węża |
gwint | DN | przelot | L |
długość gwintu |
długość króćca [mm] |
SW |
uwagi |
waga [g] |
nr artykułu |
| 13x6 | R 1/2" | 15 | 9 | 90 | 16 | 52 | 22 | KSM 12 D | 120 | DA 12-13 MS |
| 19x7 |
R 3/4" |
20 | 14 | 91 | 17 | 52 | 27 | KSM 34 D | 185 | DA 34-19 MS |
| 25x7,5 | R 1" | 25 | 20 | 95 | 21 | 52 | 36 | KSM 10 D | 280 | DA 10-25 MS |
| 38x8 | R 1 1/2" | 40 | 33 | 118 | 22 | 72 | 50 | KSM 15 D | 550 | DA 15-38 MS |
| 50x9 | R 2" | 50 | 44 | 131 | 26 | 75 | 60 | KSM 20 D | 900 | DA 20-50 MS |
- L - całkowita długość.
- uwagi - w uwagach podane są numery kompatybilnych obejm.
Właściwości użytych materiałów i zastosowanie.
Króciec do węża z gwintem zewnętrznym do pary nasyconej wykonany z mosiądzu.
Ogólne właściwości materiałów:
Mosiądz jest jednym z najczęściej stosowanych w przemyśle stopów metali. Składa się przede wszystkim z miedzi i do 40% cynku, Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów, złączy i armatury do węży przesyłowych.Normy:
W Normie Europejskiej DIN EN 14423 określono konstrukcję, materiały i wymiary złączek węży z złączkami zaciskowymi do węży przeznaczonych do przesyłu pary i gorącej wody w rozmiarach od DN 15 do DN 50, które są zaprojektowane do przesyłu pod ciśnieniem do 18 bar (ciśnienie pary nasyconej o temp. 210 °C). Norma ta została opracowana przez Komitet Techniczny CEN/TC 218 „Węże i zespoły węży z gumy i tworzyw sztucznych”, którego sekretariat jest prowadzony przez BSI (Wielka Brytania).
Zastosowanie
Złącza do pary dzięki zastosowaniu odpowiednich materiałów, są dedykowane do pracy z gorącym medium, w postaci pary nasyconej, bądź z gorącą wodą. Praca z takim medium, może być szczególnie niebezpieczna dla operatora, dlatego ważny jest dobór dedykowanych i wytrzymałych narzędzi, które gwarantują bezpieczeństwo obsługi, i dlatego również rozwiązania techniczne stosowane w instalacjach do przesyłu pary, podlegają normalizacji. Maksymalna temperatura pracy dla tych złączy wynosi 210ºC. System oparty jest na dwuelementowych końcówkach składających się najczęściej z końcówki z króćcem i specjalnym kołnierzem pod obejmę skorupową z jednej strony i gwintem z drugiej. W tym przypadku zastosowano gwint zewnętrzny. Złącze jest wielokrotnego użytku, tzn można je zdemontować i ponownie zamontować na nowym wężu.
Aby zapewnić maksymalne bezpieczeństwo obsługi przewodów do przesyłu pary, prosimy zastosować się przy montażu końcówek na wężach do poniższej instrukcji producenta:
1. Wsuń króciec do węża (w razie potrzeby, użyj smaru). Pomiędzy kołnierzem zabezpieczającym, a końcem węża, powinna być niewielka odległość, aby pozostawić przestrzeń dla ściśniętego materiału węża.
2. Nałóż połówki obejmy na wąż tak, aby zachodziły na kołnierz zabezpieczający.
3. Włóż śruby zaciskowe i zamocuj dokręcając ostrożnie po przekątnej.
4. Pomiędzy połówkami obejmy powinna pozostać niewielka, równoległa szczelina.
5. Po uruchomieniu węża należy ponownie dokręcić śruby.
Uwaga! Powyższa instrukcja dotyczy węży gumowych, do węży metalowych należy użyć końcówek do spawania z wężem, z gwintem, który umożliwi odpowiednią instalacje.
Dostępne warianty produktu:
-
Ø węża13x6
-
gwintR 1/2"
-
DN15
-
przelot9
-
L90
-
długość gwintu16
-
długość króćca [mm]52
-
SW22
-
uwagiKSM 12 D
-
waga [g]120
-
Ø węża19x7
-
gwintR 3/4"
-
DN20
-
przelot14
-
L91
-
długość gwintu17
-
długość króćca [mm]52
-
SW27
-
uwagiKSM 34 D
-
waga [g]185
-
Ø węża25x7,5
-
gwintR 1"
-
DN25
-
przelot20
-
L95
-
długość gwintu21
-
długość króćca [mm]52
-
SW36
-
uwagiKSM 10 D
-
waga [g]280
-
Ø węża38x8
-
gwintR 1 1/2"
-
DN40
-
przelot33
-
L118
-
długość gwintu22
-
długość króćca [mm]72
-
SW50
-
uwagiKSM 15 D
-
waga [g]550
-
Ø węża50x9
-
gwintR 2"
-
DN50
-
przelot44
-
L131
-
długość gwintu26
-
długość króćca [mm]75
-
SW60
-
uwagiKSM 20 D
-
waga [g]900
