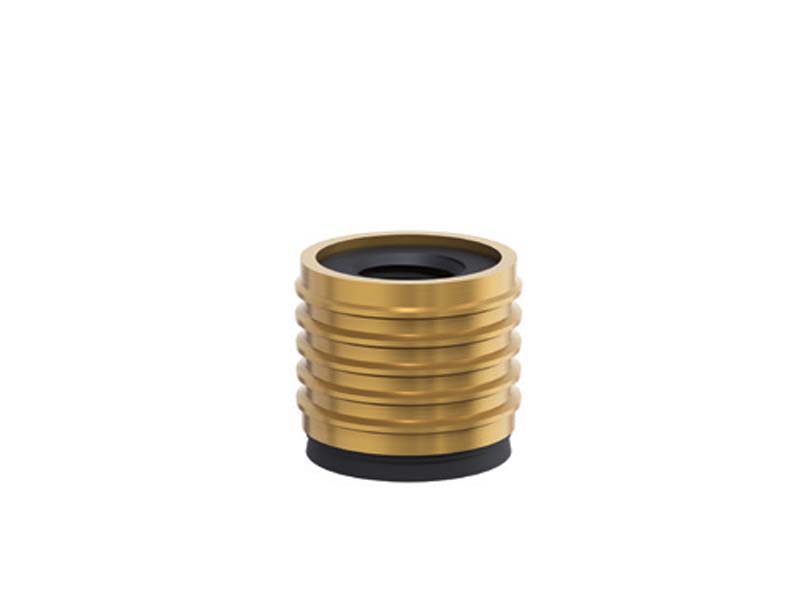

Korek - Zaślepka - Trzpień Rozpierający - z Uszczelnieniem FKM - Typ VSSD - LUDECKE

Trzpień rozpierający z uszczelką, zaślepiający, przeznaczony do stosowania w układach regulacji temperatury, za pomocą gorącej i zimnej wody oraz oleju. Stosowane do modyfikacji instalacji regulacji temperatury w przemyśle produkcji wyrobów z tworzyw sztucznych.

Czytaj więcej >>

  • Ciśnienie robocze [bar]: 15 ( podciśnienie ).
  • Temperatura pracy [°C]: od -20 do +200.
  • Materiał: mosiądz MS 58 / 2.0401.
  • Medium: powietrze, woda, olej i inne.
  • uszczelnienie: FKM

Ø trzpienia

L

przelot

waga [g]

nr artykułu

6 11.8 M 3 21 VSSD 6
8 11.8 M 4 39 VSSD 8
9 11.8 M 4 46 VSSD 9
10 14,3 M 6 125 VSSD 10
12 14,3 M 6 23 VSSD 12
15 16,3 M 8 27 VSSD 15
16 16,3 M 8 30 VSSD 16

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Trzpień rozporowy, wykonany z mosiądzu (MS 58) z uszczelnieniem z Vitonu (FKM).

Ogólne właściwości materiałów:

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Viton oznaczany jako FPM lub FKM to Fluoroelastomer, który posiada dobrą odporność na wiele olejów, paliw, rozpuszczalników, kwasów i inne agresywne media. Należy również podkreślić bardzo dobrą odporność Vitonu na warunki atmosferyczne czy niepalność. Kauczuk ten jest kopolimerem monomerów zawierających fluor, w tym głównie fluorek winilidenu i sześciofluoropropylenu lub fluorku winilidenu i trójchloroetylenu. Jego nazwa jest zastrzeżona przez firmę DuPont. Kauczuk fluorowy nie jest odporny na stężone kwasy organiczne, ketony, estry i etery małocząsteczkowe (np. octan etylu, doksan), stężone roztwory ługu sodowego i kwasów. Uszczelki na bazie Vitonu wyróżniają się stabilnością wymiarów oraz wykazują się właściwościami samosmarującymi.

Zastosowanie

Elementy armatury szybkozłączek do układów i instalacji regulacji temperatury przy produkcji tworzyw sztucznych, służą przede wszystkim do zwiększania możliwości montażowych istniejących instalacji, różnicowania ich oraz modyfikowania i rozbudowy w zależności od powstających w cyklu produkcyjnych potrzeb. Elementy VSSD to montowane wewnątrz przewodów lub rur walce z kołnierzami, oraz uszczelkami gumowymi. Elementy te zwiększają możliwości montażowe przy obsłudze form wtryskowych. Elementy te znajdą również zastosowanie w wielu gałęziach przemysłu, warsztatach naprawczych, czy hobbystycznych ze względu na swoją uniwersalność i wytrzymałość.

Elementy armatury do szybkozłączek przeznaczone są do zastosowania w instalacjach regulacji temperatury, które najczęściej są stosowane w przemyśle przetwórczym tworzyw sztucznych. Wysoka jakość wykonania, zapewnia zachowanie precyzyjnego ciśnienia i temperatury, które mogą sięgać do 200°C. Właśnie precyzja zachowania odpowiedniego ciśnienia i temperatury, często decyduje o dużej powtarzalności precyzyjnych kształtów wyrobów z form. Przełoży się to na małą ilość odrzutów materiałowych, co zwiększy atrakcyjność ekonomiczną produkowanych elementów. Inaczej mówiąc dzięki zastosowaniu tych złączy w tym samym czasie, wykonamy większą ilość poprawnie wykonanych elementów z tworzyw sztucznych.


Dostępne warianty produktu:

Korek - Zaślepka - Trzpień Rozpierający - z Uszczelnieniem FKM - Typ VSSD - LUDECKE
nr artykułu
VSSD 6
  • Ø trzpienia
    6
  • L
    11.8
  • przelot
    M 3
  • waga [g]
    21
Korek - Zaślepka - Trzpień Rozpierający - z Uszczelnieniem FKM - Typ VSSD - LUDECKE
nr artykułu
VSSD 8
  • Ø trzpienia
    8
  • L
    11.8
  • przelot
    M 4
  • waga [g]
    39
Korek - Zaślepka - Trzpień Rozpierający - z Uszczelnieniem FKM - Typ VSSD - LUDECKE
nr artykułu
VSSD 9
  • Ø trzpienia
    9
  • L
    11.8
  • przelot
    M 4
  • waga [g]
    46
Korek - Zaślepka - Trzpień Rozpierający - z Uszczelnieniem FKM - Typ VSSD - LUDECKE
nr artykułu
VSSD 10
  • Ø trzpienia
    10
  • L
    14,3
  • przelot
    M 6
  • waga [g]
    125
Korek - Zaślepka - Trzpień Rozpierający - z Uszczelnieniem FKM - Typ VSSD - LUDECKE
nr artykułu
VSSD 12
  • Ø trzpienia
    12
  • L
    14,3
  • przelot
    M 6
  • waga [g]
    23
Korek - Zaślepka - Trzpień Rozpierający - z Uszczelnieniem FKM - Typ VSSD - LUDECKE
nr artykułu
VSSD 15
  • Ø trzpienia
    15
  • L
    16,3
  • przelot
    M 8
  • waga [g]
    27
Korek - Zaślepka - Trzpień Rozpierający - z Uszczelnieniem FKM - Typ VSSD - LUDECKE
nr artykułu
VSSD 16
  • Ø trzpienia
    16
  • L
    16,3
  • przelot
    M 8
  • waga [g]
    30
