Kolanko z Gwintem Zewnętrznym i Wewnętrznym - Typ VL - LUDECKE

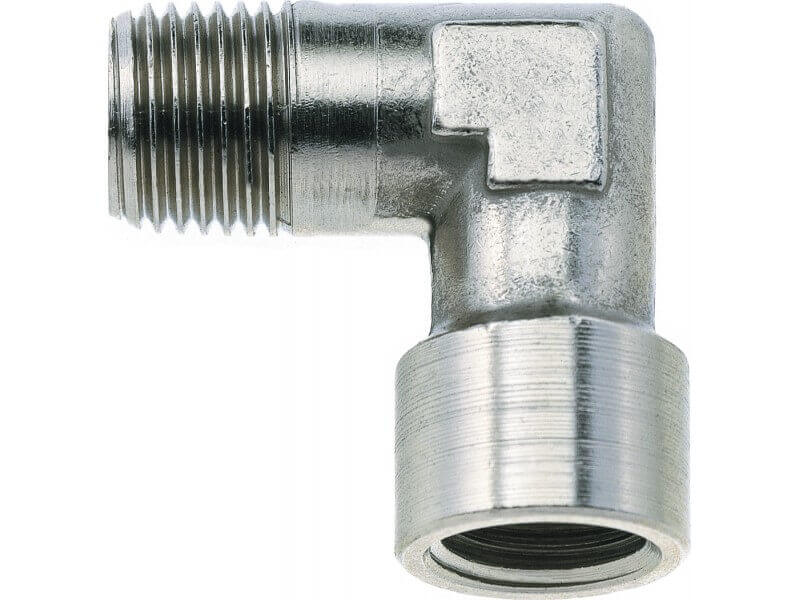

Uniwersalne kolano 90°, z gwintami zewnętrznym i wewnętrznym, wykonane z mosiądzu niklowanego. Stosowane głównie w instalacjach do przesyłu sprężonego powietrza i cieczy w pneumatyce, automatyce, technice pomiarowej, technice kontroli i regulacji urządzeń.

Czytaj więcej >>

  • Ciśnienie robocze [bar]: 8.
  • Materiał: mosiądz MS 58 / 2.0401 niklowany.
  • Medium: ciśnienie, gaz i inne.
  • Gwint: ISO 228 / DIN 10226.

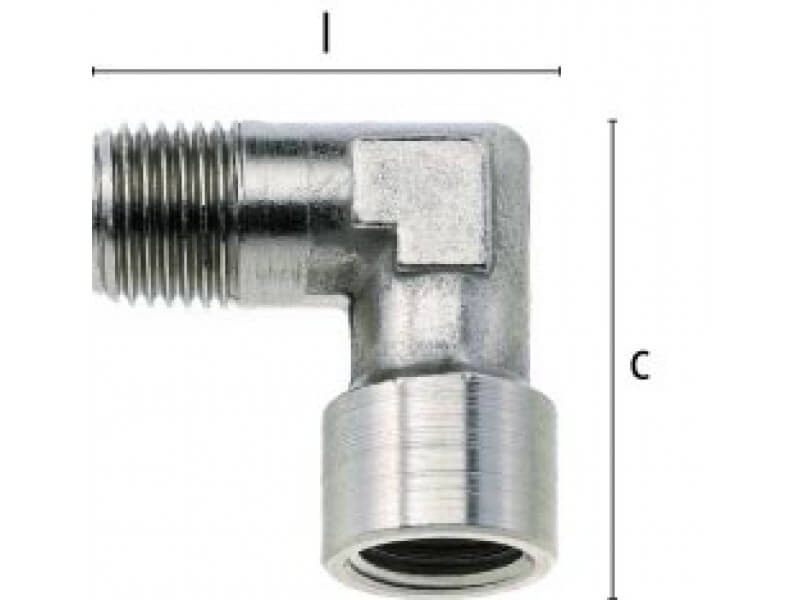

gwint

zewn.

gwint

wewn.

SW

b h

długość

gwintu

waga [g]

nr artykułu

R 1/8'' G 1/8'' 11 18,8 21 8 21 VL 202-18
R 1/4''

G 1/4''

13 24,5 25,5 11 38 VL 202-14
R 3/8''

G 3/8''

17 25,3 28 12 61 VL 202-38
R 1/2'' G 1/2'' 21 30 33 14 103 VL 202-12

Właściwości użytych materiałów i zastosowanie.

Kolano 90° wykonane z mosiądzu (MS 58) niklowanego.

Ogólne właściwości materiałów:

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.

Niklowanie powierzchni, w tym wypadku mosiądzu, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z substancjami mogącymi powodować zgąbczenie mosiądzu (wypłukiwanie cynku ze stopu przy kontakcie z agresywnymi mediami utleniającymi, takimi jak chlor), co może osłabić wytrzymałość szybkozłączki np na ciśnienie.

Zastosowanie

Uniwersalne kolano, typ VL, z gwintem wewnętrznym i gwintem zewnętrznym przeznaczone jest do transportu sprężonego powietrza i płynów głównie w instalacjach pneumatycznych. Kolanka znajdą zastosowanie w wielu gałęziach przemysłu, do budowy instalacji obsługujących linie produkcyjne i zautomatyzowane maszyny pneumatyczne, jak również w warsztatach samochodowych, w rzemiośle czy nawet małych warsztatach hobbystycznych. Świetnie sprawdzają się w aplikacjach w automatyce, technice pomiarowej, technice kontrolnej i regulacyjnej. Uniwersalne zastosowanie, pozwala na użycie ich również w ogrodnictwie, rolnictwie itp.


Dostępne warianty produktu:

Kolanko z Gwintem Zewnętrznym i Wewnętrznym - Typ VL - LUDECKE
nr artykułu
VL 202-18
  • gwint zewn.
    R 1/8''
  • gwint wewn.
    G 1/8''
  • SW
    11
  • b
    18,8
  • h
    21
  • długość gwintu
    8
  • waga [g]
    21
Kolanko z Gwintem Zewnętrznym i Wewnętrznym - Typ VL - LUDECKE
nr artykułu
VL 202-14
  • gwint zewn.
    R 1/4''
  • gwint wewn.
    G 1/4''
  • SW
    13
  • b
    24,5
  • h
    25,5
  • długość gwintu
    11
  • waga [g]
    38
Kolanko z Gwintem Zewnętrznym i Wewnętrznym - Typ VL - LUDECKE
nr artykułu
VL 202-38
  • gwint zewn.
    R 3/8''
  • gwint wewn.
    G 3/8''
  • SW
    17
  • b
    25,3
  • h
    28
  • długość gwintu
    12
  • waga [g]
    61
Kolanko z Gwintem Zewnętrznym i Wewnętrznym - Typ VL - LUDECKE
nr artykułu
VL 202-12
  • gwint zewn.
    R 1/2''
  • gwint wewn.
    G 1/2''
  • SW
    21
  • b
    30
  • h
    33
  • długość gwintu
    14
  • waga [g]
    103
