Część Męska z Gwintem Zewnętrznym do Tynkowania - System 23,5 - Złącze "Camlock" do Betonu - LUDECKE

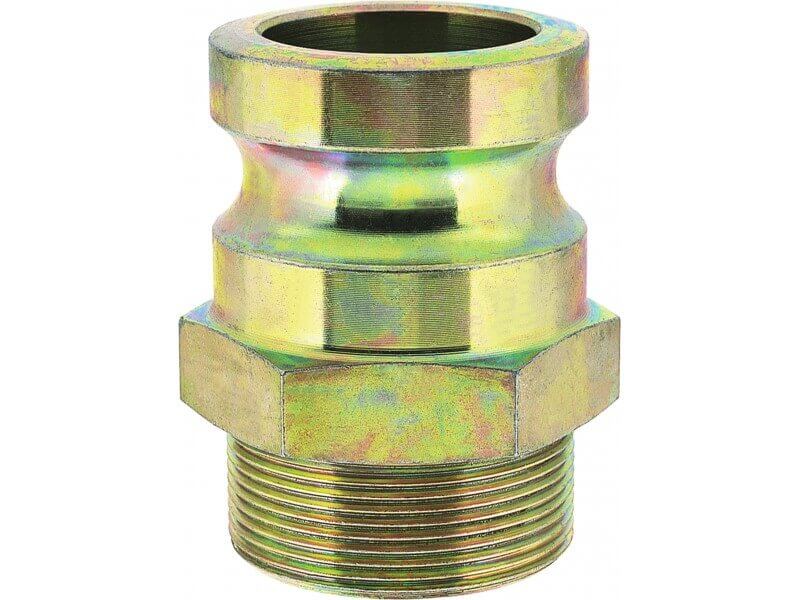

Złącze do tynkowania, system 23,5, część męska, wtyk z gwintem zewnętrznym. Przeznaczone do przesyłu betonu, zapraw murarskich, tynków czy wylewek w budownictwie i transporcie materiałów budowlanych. Wykonane z żeliwa ciągliwego i stali ocynkowanej z żółtą pasywacją. Złącze sztywne lub obrotowe. Złącze nie jest kompatybilne z systemem "KAMLOK". Certyfikowane przez TÜV SÜD.
Czytaj więcej >>- Ciśnienie robocze [bar]: 50.
- Temperatura pracy [°C]: -40 do +90
- Materiał: żeliwo ciągliwe / stal.
- Medium: zaprawy budowlane, beton.
- Certyfikowane przez TÜV SÜD
- System 23,5
- Gwint: ISO 228
|

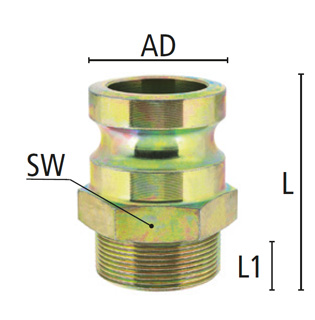

gwint |
SW |
typ |
L | L1 |
AD |
waga [g] |
nr artykułu |
| G 1'' | 41 | 25 | 76 | 17 | 35 | 356 | VAG 10/25 |
| G 1'' | 41 | X25 | 76 | 17 | 41 | 382 | VAG 10-X25 |
| G 1 1/4'' | 50 | 35 | 83 | 20 | 49,5 | 527 | VAG 54/35-N |
|
G 1 1/2'' |
55 | 42 | 77 | 20 | 53 | 525 | VAG 15/42 |
| G 2'' | 65 | 50 | 90 | 25 | 63 | 950 | VAG 20/50-N |
Właściwości użytych materiałów i zastosowanie.
Złącze męskie do betonu z gwintem zewnętrznym ze stali ocynkowanej / żeliwa ciągliwego.
Ogólne właściwości materiałów:
Żeliwo, to stop żelaza i węgla, zwykle łączonego z innymi metalami w celu zapewnienia maksymalnej wytrzymałości i trwałości. Złączki do węży wykonane z tego materiału idealnie nadają się do zastosowań w ekstremalnych temperaturach lub tam, gdzie istnieje możliwość występowania sił zewnętrznych działających na złączkę. Ze względu na wysoką wytrzymałość i odporność na wysokie wartości ciśnienia, a także stosunkowo niski koszt stali węglowej, takie złączki są powszechnie stosowane w przemysłowych, budowlanych i rolniczych maszynach. Producent wykonuje złącza dedykowane do zastosowania przy wiertnicach, dzięki odlewaniu ze stopu żeliwa ciągliwego o podwyższonej wytrzymałości.
Cynkowanie powierzchni zabezpiecza stopy żelaza przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.
Stal ocynkowana jest to stal zabezpieczona przed korozją poprzez nałożenie warstwy cynku.
Normy
Produkt jest certyfikowany przez TÜV SÜD. Te znaki certyfikacyjne są powszechnie uznawanymi i szanowanymi symbolami zaufania. Dają gwarancję spełniania międzynarodowych standardów jakości i bezpieczeństwa. Firma ta, jest niezależnym podmiotem, badającym, testującym i oceniającym produkty na całym świecie, pod kątem spełniania norm i parametrów od wymagających tego produktów, takich jak złącza do betonu. Ośmiokątne logo umieszczane jest na każdym certyfikowanym produkcie stanowi podstawę spełnienia najwyższej jakości wykonania.
Zastosowanie
Złącza do betonu część męska w systemie 23,5 z gwintem zewnętrznym - LUDECKE przeznaczone są do adaptacji przewodów i instalacji ze złączami gwintowanymi transportujących gotowe materiały budowlane, takie jak beton, zaprawy murarskie czy wylewki używane w budownictwie wszelkiego typu. Złącza bywają mylone z systemem "Kamlock", jednak nie są z nim kompatybilne. Jest to system złączy asymetrycznych, gdzie wtyki i gniazda (części męskie i żeńskie) są zapinane za pomocą dwóch zapięć (tzw. hebli), blokad krzywkowych.
Ich zaletą, jest użyty materiał, który dzięki oryginalnej i opatentowanej technologii wytwarzania, charakteryzuje się większą wytrzymałością na rozciąganie, zginanie i naprężenia produktu, w stosunku do złączy wytwarzanych na Dalekim Wschodzie. Dzięki temu, złącza te charakteryzują się dużo większą żywotnością, co przekłada się na dużo mniejsze ryzyko uszkodzenia drogich urządzeń specjalistycznych, czy też narażenie zdrowia operatorów. Żółta pasywacja chromem, pozbawiona jest szkodliwego dla środowiska i zdrowia chromu sześciowartościowego.
Dostępne warianty produktu:
-
gwintG 1''
-
SW41
-
typ25
-
L76
-
L117
-
AD35
-
waga [g]356
-
gwintG 1''
-
SW41
-
typX25
-
L76
-
L117
-
AD41
-
waga [g]382
-
gwintG 1 1/4''
-
SW50
-
typ35
-
L83
-
L120
-
AD49,5
-
waga [g]527
-
gwintG 1 1/2''
-
SW55
-
typ42
-
L77
-
L120
-
AD53
-
waga [g]525
-
gwintG 2''
-
SW65
-
typ50
-
L90
-
L125
-
AD63
-
waga [g]950
