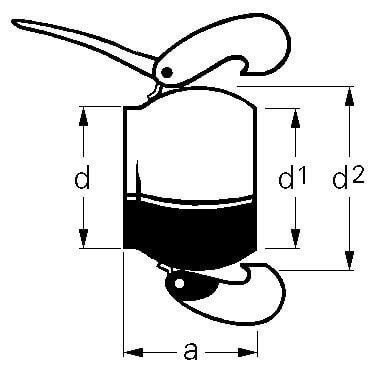

rozmiar złącza HK [mm] |
rozmiar |
a [mm] |
d |
d1 |
d2 |
waga [kg] |
PN [bar] |
nr artykułu stal ocynkowana |
50 | 2 | 54 | 49,5 | 52 | 70 | 0,13 | 20 | 100 6955 |
76 | 3 | 73,5 | 76 | 78 | 97,5 | 0,26 | 12 | 100 7052 |
89 | 3 1/2 | 87 | 89 | 90 | 119,5 | 0,37 | 20 | 100 7055 |
108 | 4 1/4 | 104,5 | 108 | 111 | 144 | 0,69 | 12 | 100 7057 |
133 | 5 1/4 | 96,5 | 133 | 135 | 159,5 | 0,81 | 12 | 100 7054 |
159 | 6 1/4 | 119 | 159 | 154 | 179,5 | 1,29 | 12 | 100 7056 |
194 | 7 5/8 | 127 | 194 | 200 | 230 | 1,9 | 12 | 100 7053 |
