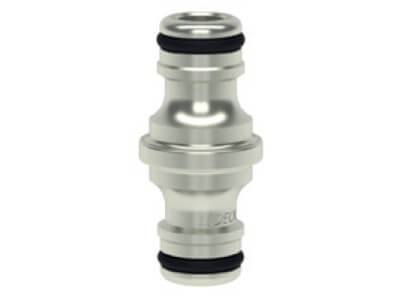

Adaptor Wtykowy WATER PROFI - do Wody - DN 9 - Typ WPNA - LUDECKE
Adaptor wtykowy WATER PROFI, typ WPN, wykonany z mosiądzu MS 58 niklowanego, posiada uszczelkę z NBR. Kompatybilny z systemem GARDENA. Używany w instalacjach wodnych do transportu wody w przemyśle czy rolnictwie, ale doskonale również sprawdza się w ogrodnictwie zarówno przemysłowym jak i przydomowym, w garażach, obejściach oraz w wielu innych gałęziach gospodarki.
Czytaj więcej >>- Ciśnienie robocze [bar]: 16.
- Temperatura pracy [°C]: do +95.
- Materiał: MS 58 niklowany.
- Uszczelki: NBR
- Medium: woda.
| DN |
A [mm] |
L [mm] |
B [mm] |
C [mm] |
waga [g] |
nr artykułu |
| 9 | 24 | 52 | 24 | 24 | 70 | WPNA |
- A - szerokość wtyku [mm].
- B - długość wtyku 1 [mm].
- C - długość wtyku 2 [mm].
- L - długość całkowita [mm].
Właściwości użytych materiałów i zastosowanie.
Adapter / łącznik wtykowy wykonany z mosiądzu (MS 58) niklowanego i uszczelnieniem z gumy nitrylowej (NBR).
Ogólne właściwości materiałów:
Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.
Niklowanie powierzchni, w tym wypadku mosiądzu, stosuje się w celu zwiększenia odporności mechanicznej materiału oraz jego żywotności. Warstwa niklu powoduje, iż wyroby są trwalsze, mniej podatne na uszkodzenia mechaniczne, oraz kontakt z substancjami mogącymi powodować zgąbczenie mosiądzu (wypłukiwanie cynku ze stopu przy kontakcie z agresywnymi mediami utleniającymi, takimi jak chlor), co może osłabić wytrzymałość szybkozłączki np na ciśnienie.
NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.
Zastosowanie
Szybkozłączki z serii WaterProfi o rozmiarze DN 9 przeznaczone są przede wszystkim do transportu wody w przemysłowych, rolniczych czy przydomowych instalacjach wodnych. Adaptor wtykowy posiada z obydwu stron wtyk szybkozłączki. Złącze to występuję w wersji bez zaworu i nie zapobiega wydostawaniu się medium po rozpięciu. Odłączanie i wpinanie przewodów w tym systemie jest intuicyjnie proste i szybkie, możliwe do wykonania jedną ręką. Według poniższej instrukcji:
| Instrukcja obsługi szybkozłączek | ||
 |
 |
 |
| Krok 1. Wpięcie wtyku jednym ruchem do gniazda | Krok 2. Dociśnięcie wtyku do gniazda i lekkie pociągnięcie za wtyk dla sprawdzenia połączenia. Otwiera to zawór znajdujący się w gnieździe złącza. | Krok 3 Rozpięcie złącza, poprzez wepchnięcie wskazanego strzałką pierścienia, co spowoduje jednoczesne wypchnięcie wtyku z gniazda i zamknięcie zaworu jednostronnie zamykającego w gnieździe. |
Szybkozłącza te znajdą szerokie zastosowanie w wielu gałęziach przemysłu, a zwłaszcza w rolnictwie i ogrodnictwie, w transporcie wody. Uniwersalny profil wtyku, jest kompatybilny z wieloma popularnymi na rynku szybkozłączami ogrodowymi, takimi jak REHAU, GARDENA czy GEKA i charakteryzuje się bardzo wysoką jakością wykonania. System ten doskonale sprawdzi się również w transporcie wody w przydomowych i przyhotelowych ogrodach i garażach, ogródkach działkowych i rekreacyjnych, czy do utrzymania porządku w warsztatach mechanicznych, stolarniach i wielu innych.
Adaptor wtykowy pozwala łączyć ze sobą instalacje, przewody i urządzenia wyposażone w gniazda szybkozłączek.
Dostępne warianty produktu:
-
DN9
-
A [mm]24
-
L [mm]52
-
B [mm]24
-
c [mm]24
-
waga [g]70
